      1. 首頁 關于我們 新聞中心 產品信息 服務支持 合作聯盟 網絡營銷 聯系我們
          產品系列

          您當前的位置:網站首頁 >> 產品信息 >> 三相多功能表

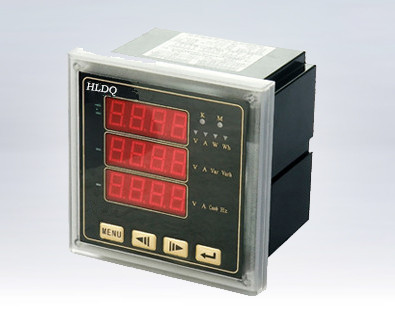

        三相多功能表
        三相多功能表
        • 三相多功能表
        • 多功能電力儀表,是采用先進的微處理器和數字信號處理技術,通過直接交流采樣,可測量電流、電壓、有功功率、無功功率、功率因素、頻率、有功電能、無功電能等電參數,同時還可選帶開關量輸入輸出、模擬量變送輸出、電能脈沖輸出、RS485網絡通訊功能。作為一種先進的智能化、數字化的電網前端采集元件,該儀表廣泛應用于各種控制系統,工業自動化,智能建筑.智能配電盤,開關框中,具有安裝方便,接線簡單,維護方便,工程量小,現場可編程輸入參數等特點。能夠完成業界不同PLC,工業控制計算機通信軟件的組網。


          詳細介紹



          概 述
          多功能電力儀表,是采用先進的微處理器和數字信號處理技術,通過直接交流采樣,可測量電流、電壓、有功功率、無功功率、功率因素、頻率、有功電能、無功電能等電參數,同時還可選帶開關量輸入輸出、模擬量變送輸出、電能脈沖輸出、RS485網絡通訊功能。作為一種先進的智能化、數字化的電網前端采集元件,該儀表廣泛應用于各種控制系統,工業自動化,智能建筑.智能配電盤,開關框中,具有安裝方便,接線簡單,維護方便,工程量小,現場可編程輸入參數等特點。能夠完成業界不同PLC,工業控制計算機通信軟件的組網。
          技術指標






          額定值 AC100V、400V(訂貨時請說明)
          過負荷 持續:1.2倍 瞬時:2倍/10s
          功耗 <1VA(每相)
          阻抗 >500KΩ
          精度 RMS測量,精度等級0.5級

          額定值 AC 1A、5A(訂貨時請說明)
          過負荷 持續:1.2倍瞬時:10倍/10S
          功耗 <0.4VA(每相)
          阻抗 <2MΩ
          精度 RMS測量,精度等級0.5級
          頻率 45-55Hz、精度0.01 Hz
          功率 有功精度0.5級、無功精度1.0級
          電能 有功精度1.0級,無功精度2.0級
          顯示 可編程、切換、循環(LED/LCD)顯示
          電能顯示范圍 0.01-99999999KWh(或KVar)
          電源 工作范圍 AC/DC 80-270V特殊要求可訂做
          功耗 <5VA
          輸入 開關量輸入 4路開關輸入,遠程干接點方式(可選)
          輸出 數字接口 RS-485、MODBUS-RTU協議(可選)
          脈沖輸出 2路電能脈沖輸出(可選)
          開關量輸出 4路開關輸出,繼電器無源觸點方式(可選)
          模擬量輸出 4路模擬量變送輸出,4-20mA/0-20mA/4-12-20mA/0-5V/1-5V (可選)
          環境 工作環境 -10~55℃,相對濕度<85%。無腐蝕性氣體場所,海拔高度<2000m
          儲存環境 -55~85℃,相對濕度<85%
          安全 耐壓 輸入/電源>2KV,輸入/輸出>2KV,電源/輸出>1KV
          絕緣 輸入、輸出、電源對機殼>100MΩ


          多功能電力儀表型號、功能一覽表
          型號 測量 顯示 外形及安裝尺寸 外圍功能(可選項,訂貨時說明)
          A B C D E 數字通訊 開關模塊 變送輸出 電能脈沖
          HL-42K3E U、I、KW、KVar、KWh、
          KVarh、Hz、cosφ

          LED

          120 120 83 112 112 RS-485
          MODBUS
          -RTU
          4路開入
          4路開出
          4DI/4DO
          4路變送
          4-20mA
          0-20mA
          4-12-20mA
          0-5V
          1-5V
          (可選)
          2路電能
          脈沖輸出
          HL-42K3EY U、I、KW、KVar、KWh、
          KVarh、Hz、cosφ
          LCD 120 120 83 112 112
          HL-96K3E U、I、KW、KVar、KWh、
          KVarh、Hz、cosφ

          LED

          98 98 83 90 90 RS-485
          MODBUS
          -RTU
          4路開入
          4路開出
          4DI/4DO
          4路變送
          4-20mA
          0-20mA
          4-12-20mA
          0-5V
          1-5V
          (可選)
          2路電能
          脈沖輸出
          HL-96K3EY U、I、KW、KVar、KWh、
          KVarh、Hz、cosφ
          LCD 98 98 83 90 90
          HL-80K3E U、I、KW、KVar、KWh、
          KVarh、Hz、cosφ

          LED

          84 84 83 76 76 RS-485
          MODBUS
          -RTU
          2路開關
          量輸出或
          2路電能
          脈沖輸出
          4路變送
          4-20mA
          0-20mA
          4-12-20mA
          0-5V
          1-5V
          (可選)
          2路開關
          量輸出或
          2路電能
          脈沖輸出
          HL-80K3EY U、I、KW、KVar、KWh、
          KVarh、Hz、cosφ
          LCD 84 84 83 76 76
          HL-72K3E U、I、KW、KVar、KWh、
          KVarh、Hz、cosφ

          LED

          75 75 90 67 67 RS-485
          MODBUS
          -RTU
          2路開關
          量輸出或
          2路電能
          脈沖輸出
          4路變送
          4-20mA
          0-20mA
          4-12-20mA
          0-5V
          1-5V
          (可選)
          2路開關
          量輸出或
          2路電能
          脈沖輸出
          HL-72K3EY U、I、KW、KVar、KWh、
          KVarh、Hz、cosφ
          LCD 75 75 90 67 67

          接線示例圖

          注:1“★”為電流進線端,具體接線方式及參數請參照產品隨機接線圖。
          訂貨示列
          訂貨時,請詳細寫明所需型號、輸入信號變比以及擴展功能模塊等相關內容。
          例1:型號:HL-42K3E 電源:AC220V 輸入:10KV/100V 200A/5A 電力網絡:三相三線
          通訊:RS485/MODBUA-RTU 功能擴展:4DI/4DO 數量:88臺
